ÇÖZGÜ ÜNİTESİ

Flekso baskı makinesinde basılacak malzemeler çözgü ünitesine bobin halde takılır.

1. Çözgü Üniteleri Yapısı

Çözgü üniteleri, baskısı yapılacak materyalin bobinin kontrollü bir şekilde çözülüp materyali baskı ünitelerine gönderilmesini sağlayacak düzeneklerdir.

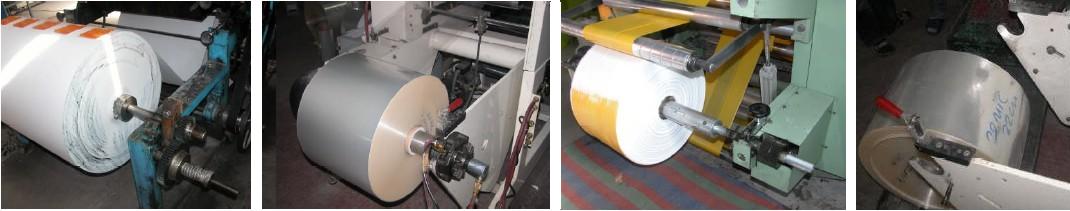

Bu ünite temelde bobini üzerinde taşıyacak bir mil (şaft) in taşıyıcı ayaklar üzerine oturtulmasından oluşur.

Takozlu mil bulunan işlerde takoz denilen metal desteklerin masura içerisine sıkıştırılması ile üniteye sabitlenir. Takozlu mil bulunan ünitelerde mil üzerine takılan dişliler çözgü hızını ve frenleme işlemini sağlamaktadır. Teknolojik makinelerde tüm üniteler senkronize çalıştıkları için makine hızına ve tansiyonuna uygun hareket etmeleri gerekmektedir. Bunu sağlayacak sistemler çözgü ünitesi üzerinde mevcuttur.

Havalı mil bulunan ünitelerde hava giriş aparatı bulunur. Bir de fren sistemi vardır. Günümüzde havalı mil tercih edilmektedir. Makine hızı azaldığında bobinin dönme hızını yavaşlatacak fren tertibatı da çözgü ünitesinin temel yapısı içerisinde bulunmaktadır.

2. Çözgü Ünitelerinin Görevleri

Çözgü üniteleri basılacak boş bobinin baskısı esnasında materyalin baskıya düzgün girmesini sağlayan giriş ünitesidir. Çözgü üniteleri tansiyonun doğru ayarlanabilmesinde etkin rol oynamaktadır. Fren tertibatını üzerinde bulundurması sebebiyle makinenin hız kontrolünün de yapıldığı ünitedir. Çözgü ünitesinin hızı makinenin hızıyla doğrudan bağlantılıdır. Çözgü üniteleri baskı materyalini üzerinde taşıması sebebiyle işin baskı materyaline ortalı veya kenarlara uzaklığının genel manada ayarlandığı kısımdır.

3. Çözgü Fren Sistemleri

Çözgü üniteleri üzerinde makinenin hızı ve durdurulması ile ilgili tertibatlar bulunmaktadır. Bu tertibatlar makine tansiyonu denilen baskı materyalinin baskı yolu üzerindeki gerginliğinin kontrolünü sağlamaktadır.

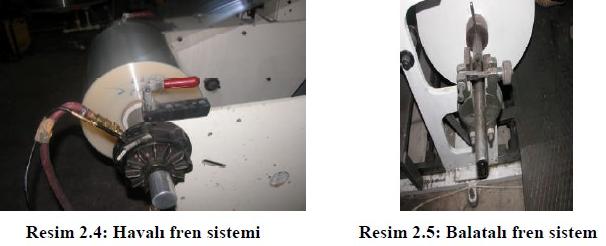

Fren tertibatı makinenin hızının ayarlanması ve gerekli olduğunda durdurulması aşamasında kullanılmaktadır. Çözgü ünitesi kenarında bulunan fren sitemi makinelere göre farklılık gösterir. Havalı fren kontrolü sağlanan makineler olduğu gibi balata sistemiyle frenleme yapan makineler de bulunmaktadır. Yeni teknoloji havalı fren sistemini kullanmaktadır. Hem daha hassas hem de daha seri frenleme yapılabilmesi sebebiyle, havalı fren sistemi flekso baskı makinelerinde tercih edilmektedir.

4. Değişik Baskı Malzemelerini Çözgüye Bağlama Teknikleri

Baskı malzemeleri farklı yapılara sahiptirler. Flekso baskıda, temel olarak plastik temelli transparan filmler ve kâğıtlar baskı taşıyıcı olarak kullanılmaktadır. Kâğıdın mukavemeti esneklik payı ve kalınlığı göz önünde tutulunca çözgü ünitesine de farklı bağlanması gerekir.

Kâğıt ruloları ağır olduğundan farklı bir mil (şaft) kullanılmaktadır.Bir ucuna dişli takılı şaft kullanılması direkt makinenin çalışmasına bağlı olarak çözgü ünitesinin hareket etmesini sağlar. Transparan filmlerin baskısı esnasında mile hava tabancasının yanında ünitelerin giriş ve çıkışında bulunan aktarıcı merdanelerle uyumlu çalışmasını sağlayan kontrol kablosu da takılmalıdır.

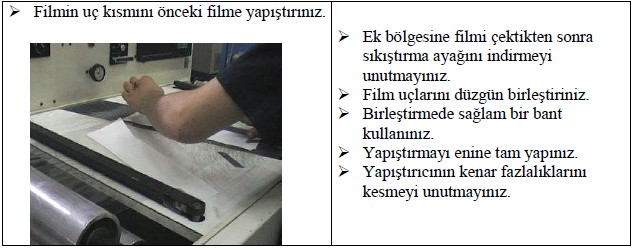

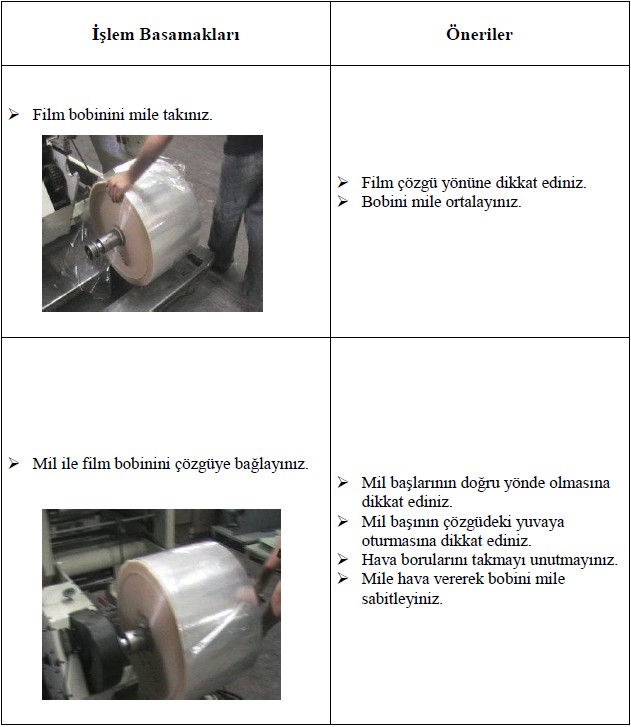

UYGULAMA - 1 :
